Toote ülevaade

Süütepool OE:9091902229 on suure -jõudlusega elektromagnetiline komponent, mis on spetsiaalselt välja töötatud Toyota ja Lexuse jõuallikate rangete nõudmiste täitmiseks. Süütesüsteemi keskse astme-trafona toimides võtab see sõiduki standardse 12 V akutoite ja võimendab seda suure-intensiivsusega elektriimpulssiks. See võimas säde sillab süüteküünla vahe, et süüdata suruõhu{7}}kütuse segu, käivitades mootori kolvid. See mähis on konstrueeritud nii, et see vastaks algsetele tehase spetsifikatsioonidele ja tagab sujuva suhtluse mootori juhtimismooduliga (ECM), soodustades sujuvat tühikäiku, optimaalset kütuse põlemist ja vähendades heitgaase.

Põhilised eelised

Täpne otseasendus

Valmistatud OEM-i täpsete mõõtmetega jooniseid kasutades, tagab see mähis veatu füüsilise ja elektrilise sobivuse. See lukustub kindlalt tehasesüüteküünla külge, ilma et oleks vaja mehaanilisi muudatusi, kohandatud juhtmeid või adaptereid, muutes asendusprotsessi ohutuks ja lihtsaks.

Optimeeritud sädeenergia

See on ehitatud esmaklassilise -räniterasest laminaatide ja tihedalt keritud vaskpoolidega ning genereerib sekundaarpinget, mis ületab 34 000 V. See tugev sädeenergia tagab usaldusväärse süüte äärmuslike koormuste, järskude tõusude või külmumistemperatuuride korral, kõrvaldades tõhusalt kõhklused ja silindrite tõrked.

Ekstreemne termiline vastupidavus

Väliskest on valatud klaasist -täidisega PBT termoplastist, mis tagab erakordse vastupidavuse mootoriruumi intensiivsele termilisele keskkonnale (kuni 195 kraadi). See hoiab ära sulamise, pragunemise ja enneaegse vananemise, mis on põhjustatud pikaajalisest kokkupuutest kuumuse ja mootorivedelikega.

Niiskuskindel{0}}kapseldamine

Sisemine elektromagnetiline koost sukeldatakse vaakumis spetsiaalsesse epoksüvaikusse. See tahkis{1}}kapseldus takistab niiskuse sissetungimist, välistab sisemise kaare tekkimise ja kaitseb pingepiiskade eest, tagades pikaajalise elektrilise stabiilsuse ja ECU ohutuse.

Range vastupidavuse testimine

Toodetud IATF16949{2}}ühilduvas rajatises, kehtivad iga seadme suhtes ranged kvaliteeditagamise protokollid. See hõlmab kõrgepinge rikkekatseid, soojuslöögikindlust ja pidevat töösimulatsiooni, mis ületab 58 000 tsüklit, tagades usaldusväärse eluea üle 115 000 kilomeetri.

Tehnilised andmed

Parameeter	Üksikasjad
Toote mudel	Süütepool OE: 9091902229
Mõõtmed	92,5 mm x 69,8 mm x 64,2 mm
Rist-OE numbrid	9091902229, 90919-02229, 90919-02262, UF-247
Rakendus	Autode bensiinimootori süütesüsteem
Sisendpinge	12V DC
Nimiväljundpinge	Suurem või võrdne 34 000 V
Töötemperatuuri vahemik	-45 kraadi kuni +195 kraadi
Korpuse materjal	Väga-tugev kuumuskindel-PBT plast
Isolatsioonisüsteem	Kõrge puhtusastmega-keraamika + epoksüvaigu kapsel
Paigalduskonfiguratsioon	Üks polt{0}}fikseeritud paigaldusel
Elektriline pistik	4 PIN-koodiga veekindel autoühendus

Struktuurne projekteerimine

Optimeeritud magnetsüdamik: primaar- ja sekundaarmähis on mähitud ümber suure -läbilaskvusega raudsüdamiku, mis maksimeerib magnetvoo tihedust pinge kiireks paljunemiseks ja minimaalse energiakadu sädeme ajal.

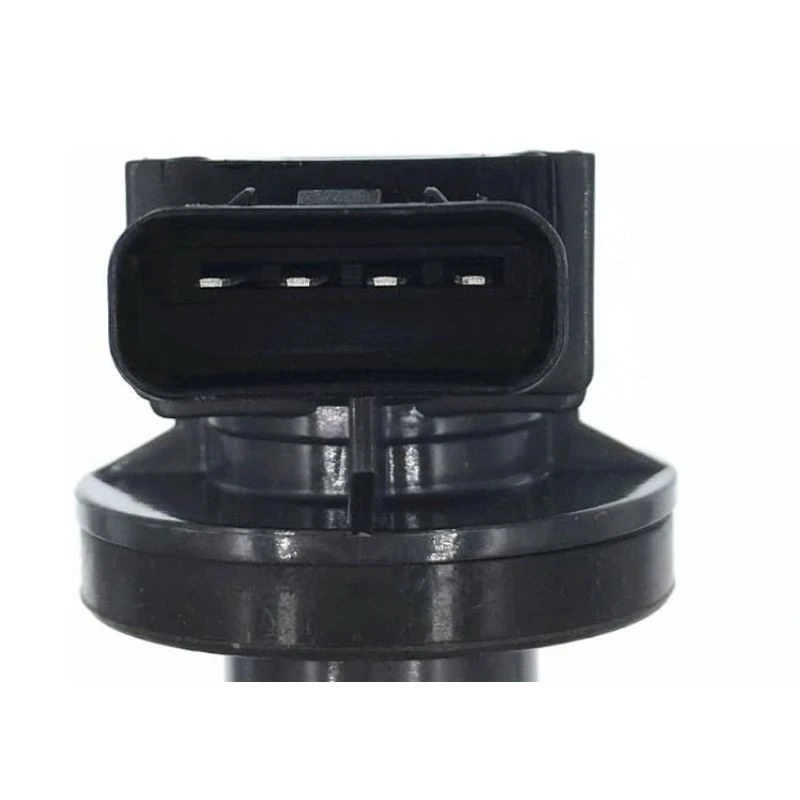

Turvaline madalpinge{0}}ühendus:Sisaldab täpset-vormitud 4-kontaktiga elektripistikut korrosioonikindlate-klemmidega ja positiivse lukustusmehhanismiga. See tagab mootori rakmete stabiilse signaali isegi kõrge vibratsiooniga keskkondades.

Isoleeritud kõrge{0}}kõrgpingetorn:Ülemine väljundklemm on ümbritsetud kõrge{0}}dielektrilise silikoonpagasiga, mis tagab turvalise ja isoleeritud tee süüteküünla juurde. See konstruktsioon hoiab ära pinge lekke silindripeasse ja tagab kogu energia suunamise põlemiskambrisse.

Vibratsiooni{0}}summutusklamber:Integreeritud kinnitusäärik on konstrueeritud täpsete tolerantsidega ja sisaldab kummeeritud tihendit. See neelab mootori vibratsiooni, vältides mehaanilist pinget sisemähistele ja tagades, et mähis püsib kindlalt paigal.

Suletud monokokkkorpus:Ühes -osalises PBT-korpuses koos vaakum-kasutatud sisedetailidega luuakse täielikult suletud üksus. See struktuurne terviklikkus kaitseb õrna süüteahelat õlilekete, jahutusvedeliku pritsmete ja teeprahi eest.

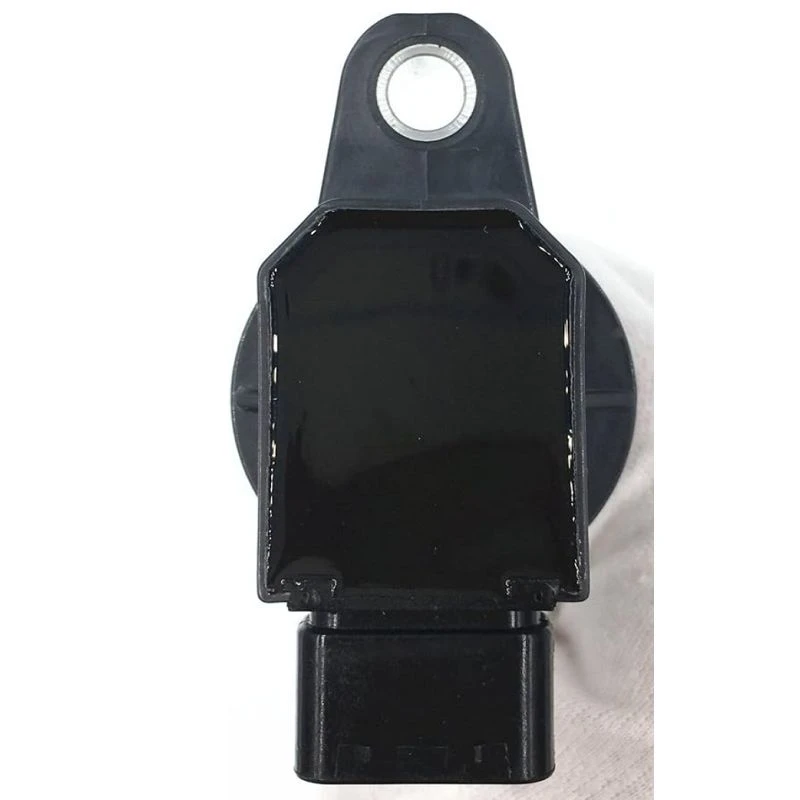

product-800-800

Sõiduki ühilduvus

Toyota: Corolla (2000-2008), Matrix (2003-2008), Celica (2000-2005), Prius (2001-2009), RAV4 (2001-2005)

Lexus: IS250 (2006-2013), IS350 (2006-2013), GS300 (2006-2007), GS350 (2006-2011), RX350 (2007-2009)

Paigaldusjuhised

Ohutus ettevalmistamine:Enne paigaldamise alustamist ühendage alati lahti aku negatiivne klemm. Oodake 3–5 minutit, et süütesüsteemis olev elektrilaeng hajuks, vältides lühiseid või tundlike elektrooniliste komponentide kahjustamist.

Temperatuuri ettevaatusabinõud:Enne käsitsemist veenduge, et mootor on jahtunud alla 40 kraadi. Mähise paigaldamine kuumale mootorile võib põhjustada põletusi ja plastkorpuse või kummitihendite termilist deformatsiooni.

Pinna ettevalmistamine:Puhastage hoolikalt silindripea kinnituspind ja süüteküünal. Eemaldage õli, süsinikujäägid või praht, et tagada õige tihend mähise ja süüteküünla vahel, vältides sädeme leket või halba elektrikontakti.

Õige paigaldus:Joondage mähis vertikaalselt süüteküünla ja kinnitusavaga. Vajutage tugevalt alla, kuni kinnitusklamber asetseb silindripea vastu, seejärel kinnitage kinnituspoldiga määratud pöördemomendiga 9,5–11,5 N·m, et vältida mootori vibratsioonist tulenevat lõdvenemist.

Paigaldamise{0}}kinnitus:Ühendage aku uuesti ja käivitage mootor. Kontrollige sujuvat tühikäiku, süütetõrgete puudumist ja kontrollige mootori tulede puudumist. Korrektse toimimise kinnitamiseks tehke erinevatel kiirustel proovisõitu.

Komplekti asendamise soovitus:Kui mitmel silindril on süüteprobleeme, kaaluge kõigi poolide komplekti väljavahetamist. See tagab ühtlase sädemete toimimise kõigis silindrites, hoiab ära ebaühtlase jõuülekande ja pikendab sellega seotud süütekomponentide eluiga.

certificate

Pakendamine,Ladustamine ja logistika

Süütepool OE:9091902229 on pakendatud üksikult antistaatiliselt suletud kottidesse, mis on pehmendatud EPE-vahuga tugevas lainepapist karbis, et vältida kahjustusi transpordi ajal. Väliskarbid on selgelt märgistatud toote üksikasjade, kaalu ja käsitsemissümbolitega (löögivastane, niiskuskindel, habras), et neid oleks lihtne tuvastada ja hallata.

Säilitamistingimused:Hoida originaalpakendis puhtas, kuivas, hästi{0}}ventileeritavas laos temperatuuril -5 kraadi kuni 45 kraadi suhtelise õhuniiskusega 70% või vähem. Kaitsta otsese päikesevalguse, äärmise kuumuse, niiskuse, õli ja tugevate elektromagnetväljade eest. Kõlblikkusaeg nõuetekohastel tingimustel on 36 kuud.

Käsitsemisjuhised:Käsitseda ettevaatlikult. Vältige maha kukkumist, muljumist või liigse jõu rakendamist. Ärge tõmmake elektripistikust ega kõrge{2}}pingetornist, kuna see võib kahjustada sisemist juhtmeid, isolatsiooni või klemmi kontakte.

Transport:Sobib maantee-, mere- või õhutranspordiks. Veenduge, et pakend oleks transpordi ajal terve ja kaitstud vihma, lume, äärmise kuumuse ja otsese päikesevalguse eest. Kinnitage kastid korralikult transpordivahendisse, et vältida nihkumist, kokkupõrget või virnastamise kahjustusi
